Компрессор б/у кондиционера: пошаговая проверка исправности перед покупкой

И нет, мультиметр с бодрым писком тут не спасает: он способен показать приличные цифры на обмотках, пока изоляция медленно доезжает до могилы.

Проверка компрессора кондиционера б/у перед покупкой — история не про то, крутится ли вал и красиво ли продавец говорит «снято с рабочего сплита». Компрессор живёт внутри холодильного контура, где его подтачивают перегрев, влага, кислое масло, стружка и работа с забитым теплообменником. Снаружи он может выглядеть как чугунный здоровяк, а внутри уже перемалывать сам себя в металлическую кашу.

Сразу обозначу границу честности: без монтажа в исправный контур и проверки под рабочим давлением нельзя подписать бумагу «абсолютно исправен». Но отсеять откровенный труп, аппарат с пробитой изоляцией или компрессор после тяжёлого перегрева можно своими руками. И нужно — особенно если его продают отдельно, а не вместе с целым наружным блоком.

Начинаем не с проводов: корпус, патрубки и масло рассказывают больше

Первый этап тестирования б/у кондиционера своими руками — холодный осмотр. Не включайте ничего, не тянитесь сразу за щупами мультиметра. Сначала посмотрите, что перед вами вообще продают.

На компрессоре и вокруг него не должно быть следов старого масла. Свежая масляная плёнка на сварных швах, у основания патрубков, вокруг клеммной коробки — признак утечки. Не обязательно смертный приговор именно мотору, но холодильный контур с утечкой часто успевает хлебнуть воздуха и влаги. А влага для компрессора — как песок в подшипнике: тихо, долго и очень недёшево.

Осматриваю обычно в таком порядке:

1. Корпус и сварные швы. Вмятина на кожухе после падения — повод не умиляться «следам хранения». Герметичный компрессор не любит ударов: внутри мотор подвешен на пружинах, трубки и выводы тоже не из титана. Ржавая поверхность допустима, если она поверхностная; глубокая коррозия около швов и клемм — плохой спектакль.

2. Патрубки всасывания и нагнетания. Они должны быть заглушены или хотя бы аккуратно пережаты и запаяны. Компрессор, месяцами лежавший с открытыми трубками, набирает влагу из воздуха через масло. Дальше — коррозия стальных деталей, ухудшение смазки, риски для обмоток. Продавец может назвать это «просто не успели закрыть». Конечно. А двигатель, видимо, сам попросил принять воздушную ванну.

3. Клеммная коробка. Снимают крышку и смотрят на выводы. Подплавленный пластик, почерневшие контакты, следы влаги, зелёный налёт на меди — признаки того, что электрическая часть уже знала тяжёлые времена. Не надо утешать себя тем, что «контакты можно почистить». Контакты — можно. То, что происходило под крышкой и в обмотках, — уже не щёткой лечится.

4. Следы перегрева. Потемнение корпуса в зоне клемм, горелый запах, высохшая и потрескавшаяся изоляция проводов — всё это сочетается с перегревом компрессора. Причина могла быть в плохом охлаждении, дефиците хладагента, проблемной плате или заклинивающей механике. В любом варианте чужой диагноз «да он просто отключился» ценности не имеет.

Если компрессор продаётся отдельно и есть возможность получить каплю масла из сервисного отверстия или патрубка, используйте её. Но без варварства: не надо вскрывать исправный герметичный агрегат отвёрткой ради любопытства.

Прозрачное масло без резкого запаха — нормальный знак. Не индульгенция, а только первый плюс. Дальше интереснее:

Металлическая стружка в масле — самый неприятный находчик. Это не «масло давно не меняли», как иногда пытаются продать ситуацию. В герметичном холодильном контуре масло не является расходником в бытовом смысле. Стружка означает, что внутри уже идёт механическое разрушение.

Чистый корпус ничего не доказывает. Чистое масло без стружки — уже разговор по существу.

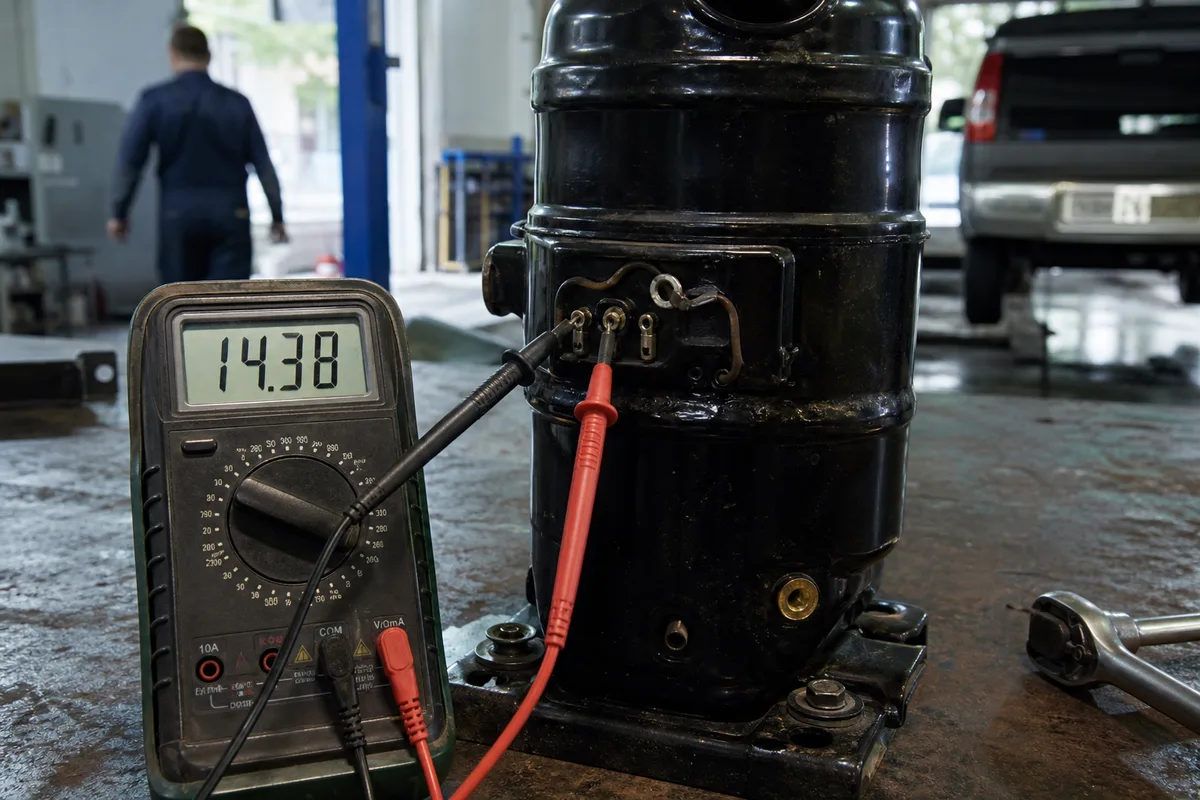

Как проверить компрессор кондиционера мультиметром

У обычного однофазного компрессора три вывода: общий C, рабочая обмотка R или M и пусковая S. Их иногда подписывают на крышке клеммной коробки, но надеяться на это не стоит: маркировка может быть стёрта, а крышка — вообще от другого агрегата. На вторичке и не такое встречается.

Перед измерениями компрессор должен быть полностью обесточен и отсоединён от пускового реле, конденсатора, платы наружного блока. Иначе измерите сопротивление чужих цепей и потом будете уверенно диагностировать неисправность у собственного щупа.

Переводим мультиметр в режим измерения сопротивления и снимаем три показания между всеми парами выводов. Для исправного однофазного компрессора действует простая логика:

• сопротивление между C и R/M — рабочая обмотка, обычно оно меньше;
• сопротивление между C и S — пусковая обмотка, обычно оно больше;
• сопротивление между R/M и S — сумма двух предыдущих значений и самое большое сопротивление из трёх.

Допустим, прибор показал 3 Ом между C–R, 5 Ом между C–S и 8 Ом между R–S. Картина логичная: 3 + 5 = 8. Это не гарантирует, что компрессор здоров, но обмотки хотя бы не выглядят как обрывок проводов после пожара.

У бытовых однофазных компрессоров сопротивление обмоток часто лежит в диапазоне от 1 до 20 Ом, иногда встречаются значения до 50 Ом — всё зависит от мощности и конкретной конструкции. Поэтому бессмысленно заявлять: «У меня 12 Ом, значит всё сгорело» или, наоборот, «У меня 2 Ома, значит зверь-машина». Номиналы сверяют с техническими данными конкретной модели, а не с комментариями под роликом, где человек мерил агрегат неизвестно от чего.

Что покажут неправильные цифры

Есть несколько комбинаций, после которых проверку можно заканчивать.

• На одной из пар бесконечность или OL. Обрыв обмотки, сработавший внутренний термопредохранитель либо неисправный контакт вывода. В случае покупки б/у отдельного компрессора это не предмет для романтических надежд.
• Между R–S не получается сумма C–R и C–S. Возможна ошибка измерения, плохой контакт щупов или проблема с обмотками. Повторите замеры на чистых выводах. Если арифметика всё равно не сходится — в сторону.
• Почти ноль Ом между выводами. Вероятно межвитковое замыкание или грубое короткое. В любом случае агрегат не кандидат на установку.
• Сопротивление скачет, исчезает при шевелении клемм. Могут быть окислены выводы, но также возможен плохой контакт внутри гермоввода. На компрессоре это не мелочь: гермоввод не чинится «поджать пассатижами и забыть».

Для трёхфазных и инверторных компрессоров схема другая. Между всеми тремя выводами сопротивление должно быть одинаковым, поскольку выделенной пусковой обмотки у них нет. Разница между фазами — тревожный сигнал. Но тут начинается территория, где дешёвый мультиметр даёт лишь первичную картину, а инверторная плата способна добавить к диагнозу ещё полведра сюрпризов.

И очень прошу не путать нормальные омические показания с полноценным вердиктом. Мультиметр не обязан увидеть межвитковое короткое замыкание, которое проявится только под нагрузкой и нагревом. Он отвечает на вопрос: «Обмотки явно в обрыве или грубом коротком?» На вопрос «Может ли этот компрессор годами качать хладагент?» он честно пожимает электронными плечами.

Пробой на корпус: здесь мультиметр слишком вежливый

Проверка изоляции — место, где большинство самодельных диагностов радостно ошибается. Прикладывают один щуп к выводу, второй к корпусу, видят на экране «OL» и объявляют компрессор бессмертным. Нет. В режиме измерения сопротивления мультиметр работает на слишком низком тестовом напряжении, чтобы уверенно обнаружить ослабленную изоляцию.

Для нормальной проверки нужен мегаомметр, который подаёт 250–500 В. Измеряют сопротивление между каждым выводом компрессора и неокрашенным металлическим корпусом либо медной трубкой. Минимально приемлемый ориентир — не менее 7–10 МОм.

Последовательность нехитрая, но прибор не игрушечный:

1. Компрессор полностью отключён от всех реле, конденсаторов, платы и сети.

2. Контакт берут с чистого металла корпуса, а не с краски и ржавчины.

3. Проверяют каждый вывод относительно корпуса.

4. После замера дают цепи разрядиться по инструкции к мегаомметру.

Если показатель ниже 7 МОм, если он заметно плавает или прибор показывает явную утечку — покупать не надо. Даже если мотор ещё запускается. Он может запускаться ровно до того момента, когда нагреется, пробьёт на корпус, выбьет защиту или добьёт управляющую электронику.

Компрессор с сомнительной изоляцией — это не «нужен новый конденсатор». Это электромотор, который уже просится на списание.

Мегаомметр особенно полезен при покупке наружного блока сплит-системы после долгого простоя в сыром гараже или на открытом балконе. Влага, конденсат и потрескавшийся гермоввод не любят ждать монтажника. Они любят проявляться в день, когда за работу уже заплачены деньги.

Не пытайтесь оживить компрессор «на сухую»

Самая вредная проверка, которую можно устроить б/у компрессору: подать питание и послушать, как он гудит без подключения к холодильному контуру. Продавцы иногда предлагают именно такой аттракцион: «Сейчас включим, увидите — живой». Увидите, возможно, только то, как ещё живой агрегат становится менее живым.

Хладагент в системе не просто переносит холод. Он участвует в охлаждении компрессора. Запуск без нормального фреонового контура способен быстро привести к перегреву. Особенно если компрессор уже снят, патрубки открыты, масла мало или оно напиталось влагой.

Не стоит делать и такие вещи:

• подавать питание на неизвестный компрессор напрямую, минуя штатное пускозащитное реле или схему управления;
• проверять «искрой» контакты и обмотки;
• долго держать агрегат включённым ради того, чтобы он успел прогреться;
• подключать инверторный компрессор к сети напрямую — его питает специализированная плата, а не бытовая магия из розетки;
• покупать наружный блок только потому, что вентилятор крутится: вентилятор — отдельный мотор, компрессору от его бодрости ни жарко ни холодно.

Если кондиционер продаётся в собранном рабочем виде и есть возможность проверить его штатно, это лучший сценарий. Система должна запускаться без аварий, наружный блок — работать без металлического грохота и ненормальной вибрации, а трубки — менять температуру по режиму. Но и тут не обольщайтесь: краткий запуск не покажет износ механики под нагрузкой в жару, потерю производительности или начинающуюся деградацию обмоток.

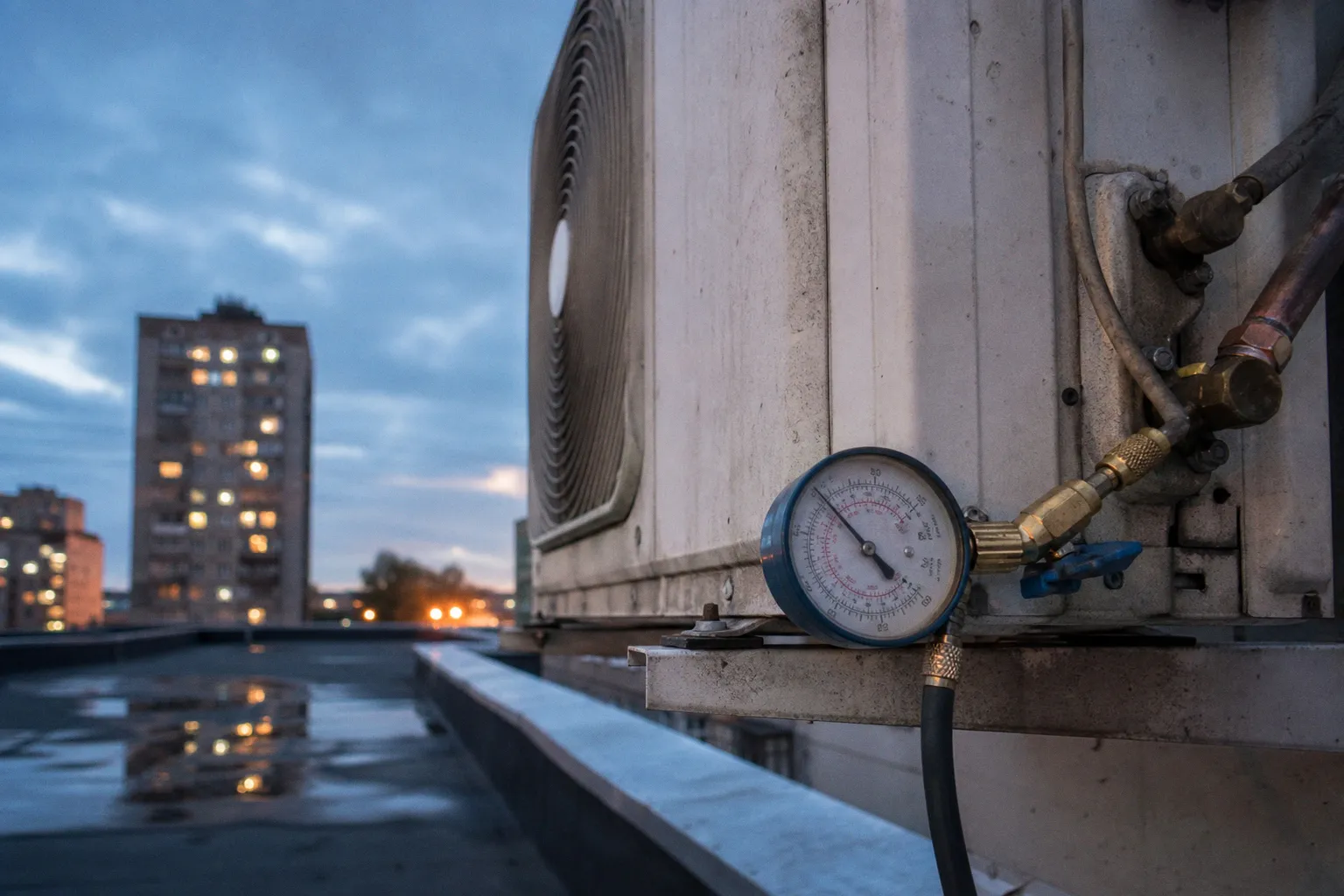

Для полноценной оценки нужны давление, температура, ток потребления, время работы и понимание, какой именно хладагент и какая производительность заложены в эту модель. Иными словами — манометрический коллектор, токовые клещи, документация и человек, который умеет складывать факты, а не только нажимать кнопку Start.

Автомобильный компрессор: другой корпус, те же способы спрятать проблему

Автомобильный компрессор кондиционера нельзя проверять ровно по схеме герметичного компрессора сплит-системы. У него другая конструкция, привод от двигателя через ремень и обычно электромагнитная муфта. Но логика покупки с рук та же: сначала масло и корпус, затем электрическая часть, потом механика.

На автомобильном агрегате смотрят на шкив, посадочное место муфты, корпус, резьбы портов, следы масла у сальника и состояние масла. Шкив не должен болтаться, шуршать подшипником или иметь следы перегрева. Если муфта синяя от температуры, а продавец рассказывает про «лёгкое подклинивание», можно не продолжать беседу.

Катушку электромагнитной муфты проверяют мультиметром. Для исправной катушки типичный ориентир — 3–5 Ом. Обрыв означает, что муфта не включится; почти нулевое сопротивление намекает на короткое замыкание. Но и здесь цифра не заменяет стенд: компрессор может иметь нормальную катушку и при этом быть забит стружкой, терять давление или закусывать изнутри.

Не покупайте автомобильный компрессор, если в масле видна стружка. В автомобильной системе она разлетается по магистралям, конденсеру и клапанам. Поставить такой агрегат «как есть» — это способ превратить одну неисправность в дорогую промывку всего контура.

Что реально можно подтвердить до покупки, а что — нет

Проверка компрессора кондиционера мультиметром, осмотр масла и замер изоляции дают достаточно, чтобы отсеять наиболее опасные экземпляры. Но есть вещи, которые без стенда или работы в штатной системе остаются за кадром.

Нельзя достоверно определить по одним сопротивлениям:

• фактическую холодопроизводительность;
• износ поршневой, спиральной или клапанной части;
• способность держать давление под рабочей нагрузкой;
• скрытое межвитковое замыкание, проявляющееся после прогрева;
• реальное состояние инверторной платы, если покупается весь наружный блок.

Поэтому цена должна соответствовать уровню неизвестности. Компрессор без возможности штатного запуска, без закрытых патрубков и без проверки мегаомметром — это не «почти новый, просто лежал». Это лотерея, где продавец уже знает номер неудачного билета и пытается передать его вам.

Мой железобетонный принцип для вторички простой: берут только тот компрессор, у которого чистое масло, закрытые патрубки, логичные показания обмоток и нормальная изоляция на корпус. Нет хотя бы одного пункта — либо цена должна быть ценой донора, либо разворачивайтесь. Компрессор — не табуретка: подклеить ножку тут не получится.
